SUN MOTION

記憶金屬特殊機構設計製作

Art Installation Mechanical Design

2020 - 2021

一個由太陽的動態影響其樣態的藝術裝置。

SUN MOTION是與無二設計合作，協助開發《光合作用》綠能科技場域公共藝術設置案之記憶金屬特殊機構。此公共藝術設置案由無二設計提案，我方與其合作協同完成機構設計的部分。

此機構之動態呈現如翹翹板反覆搖擺之反覆動作。為了呼應「綠能科技」，本提案之構想是以太陽熱能輸入，使裝置因部分區域受熱後形變造成重心改變，而進行翹翹板之擺動；另外在視覺呈現的部分，以大面積鏡面作為主要視覺，鏡面上面開長條口，機構置於鏡面下方，翹翹板兩側為不同幾何造型，呈現不同的造型於鏡面上浮浮沉沉、若隱若現。

本專案的機構設計重點：透過太陽熱能改變機構重心，並能夠冷卻回復。

設計上我們主要做了兩個方向之測試：一、記憶合金金屬作為動力來源使機構重心之改變；二、灌入液壓缸之冷媒作為動力來源使機構重心之改變。記憶合金彈簧的部分，必須計算與測試受熱與其彈簧拉力和行程之關係而造成重心偏移的幅度；而在液壓缸的版本中，則是測試冷媒於液壓缸中受熱造成其體積膨脹改變液壓缸推桿行程位置之關係。

.

• Client | 無二設計整合有限公司
• Content | 裝置機構設計與開發、打樣測試
• Site | 工業技術研究院，台南
• Team | 穀米機工 (website)
• Role | mechanical design (including design, material research and testing)
• Key test | 彈簧、記憶金屬特性研究、汽缸、冷媒特性研究

.

• Dimensions | 540 x 320 x 90 mm
• Material | stainless steel, mechanical components, Shape Memory Alloys (SMA)

.

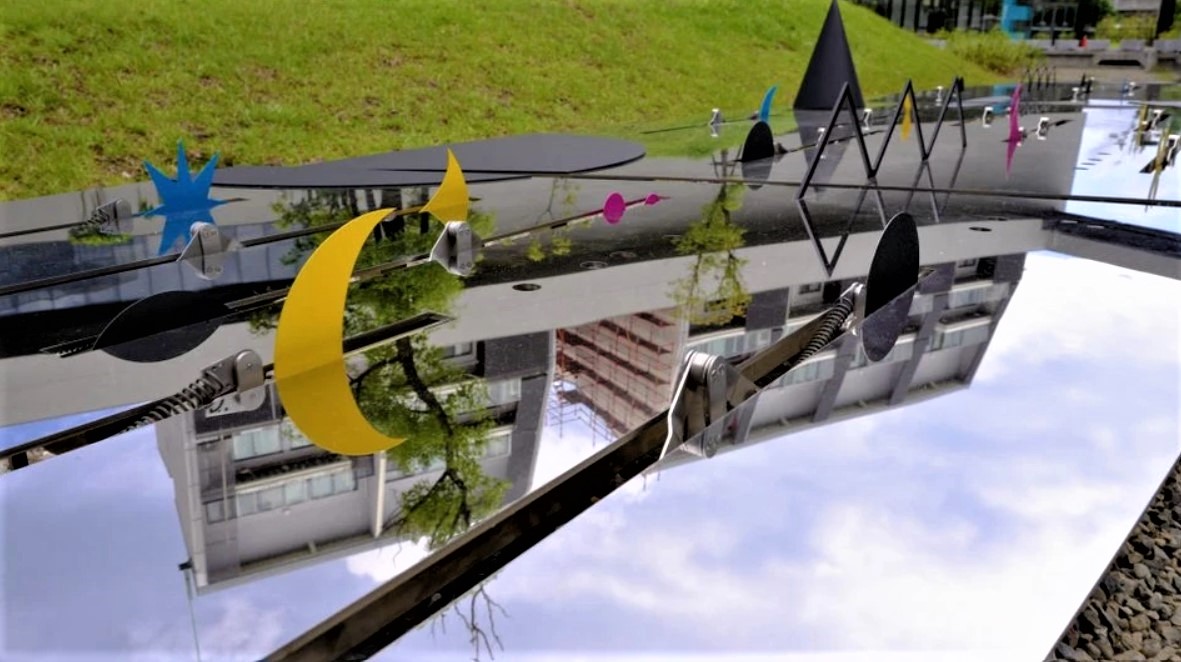

圖 | 《光合作用》公共藝術呈現 (無二設計提供)

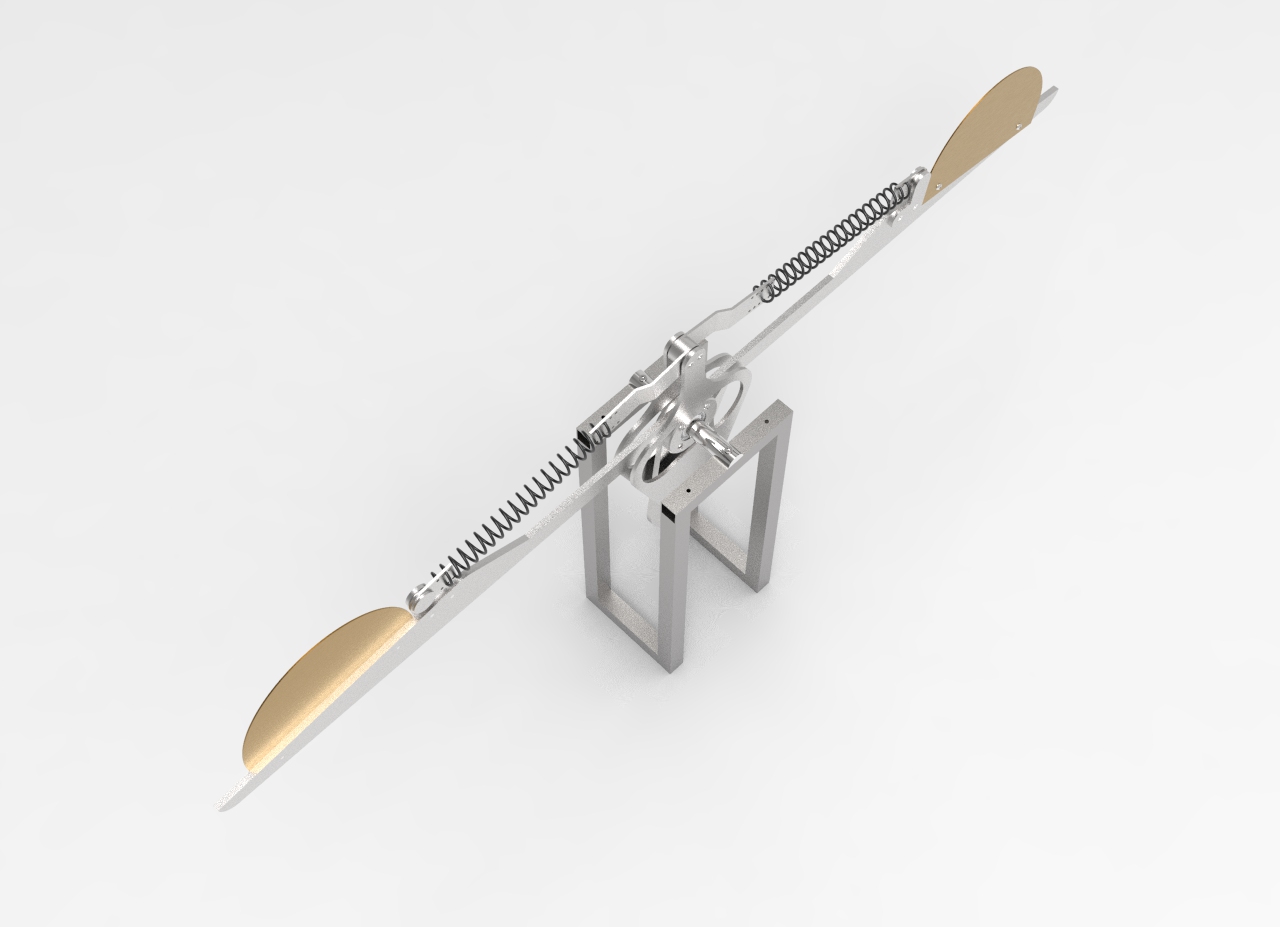

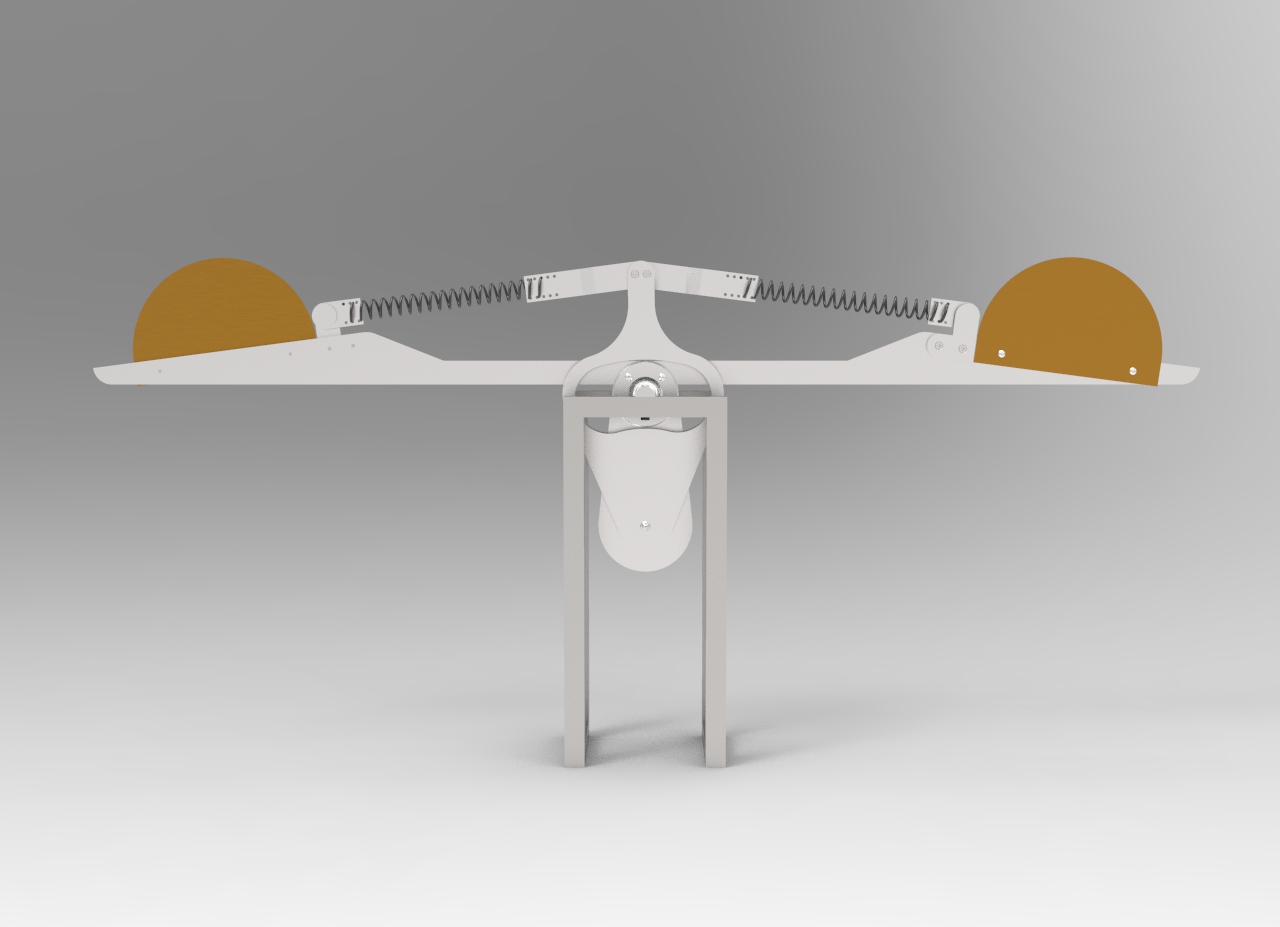

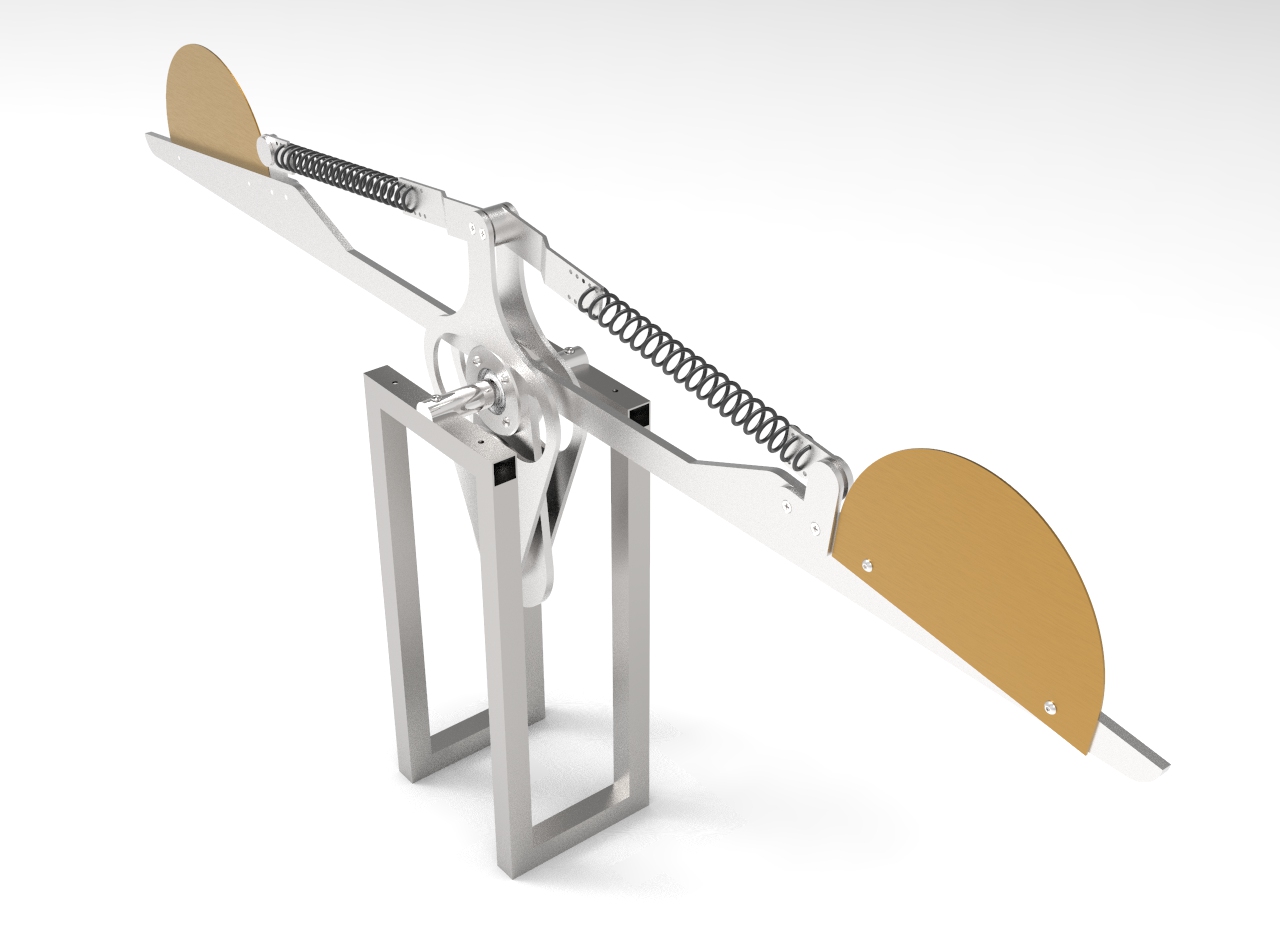

• Render

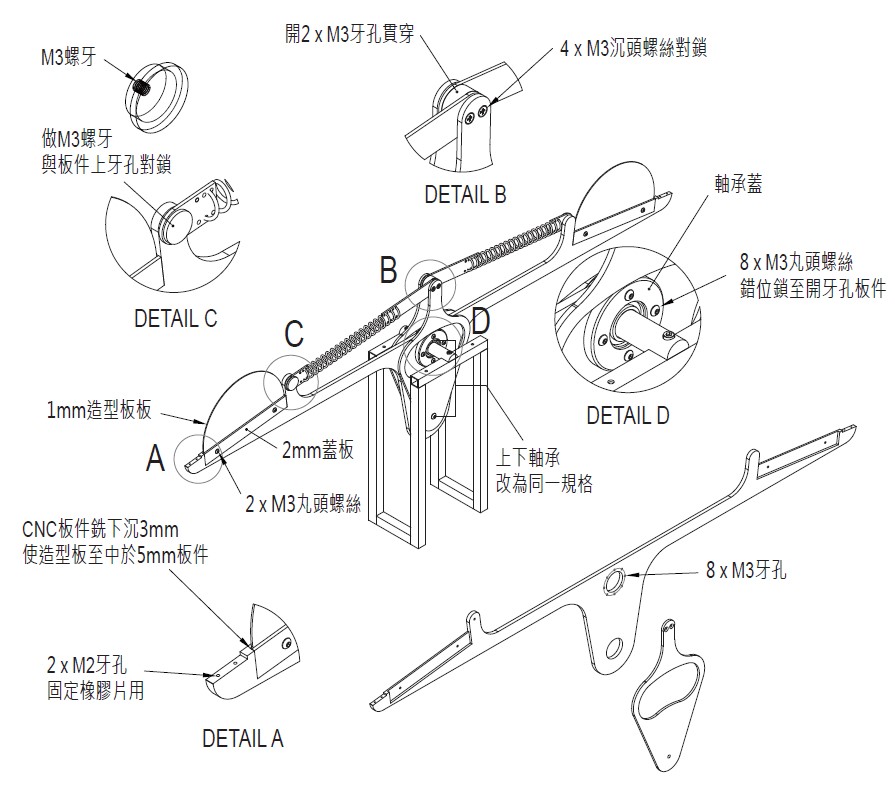

• Drawing

.

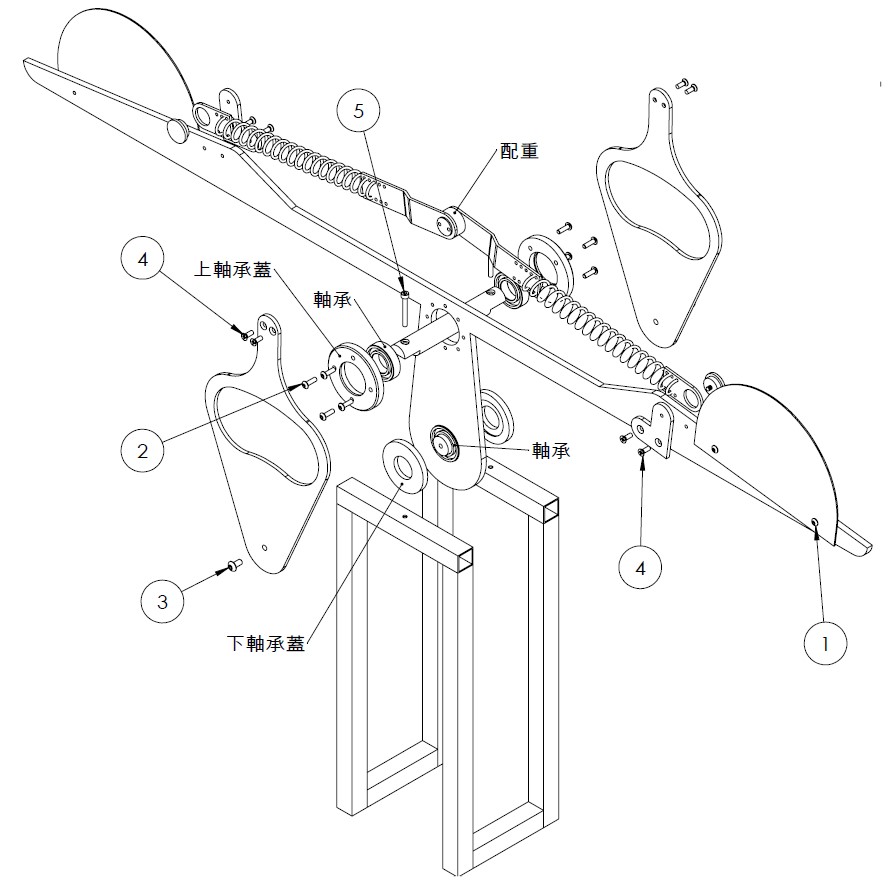

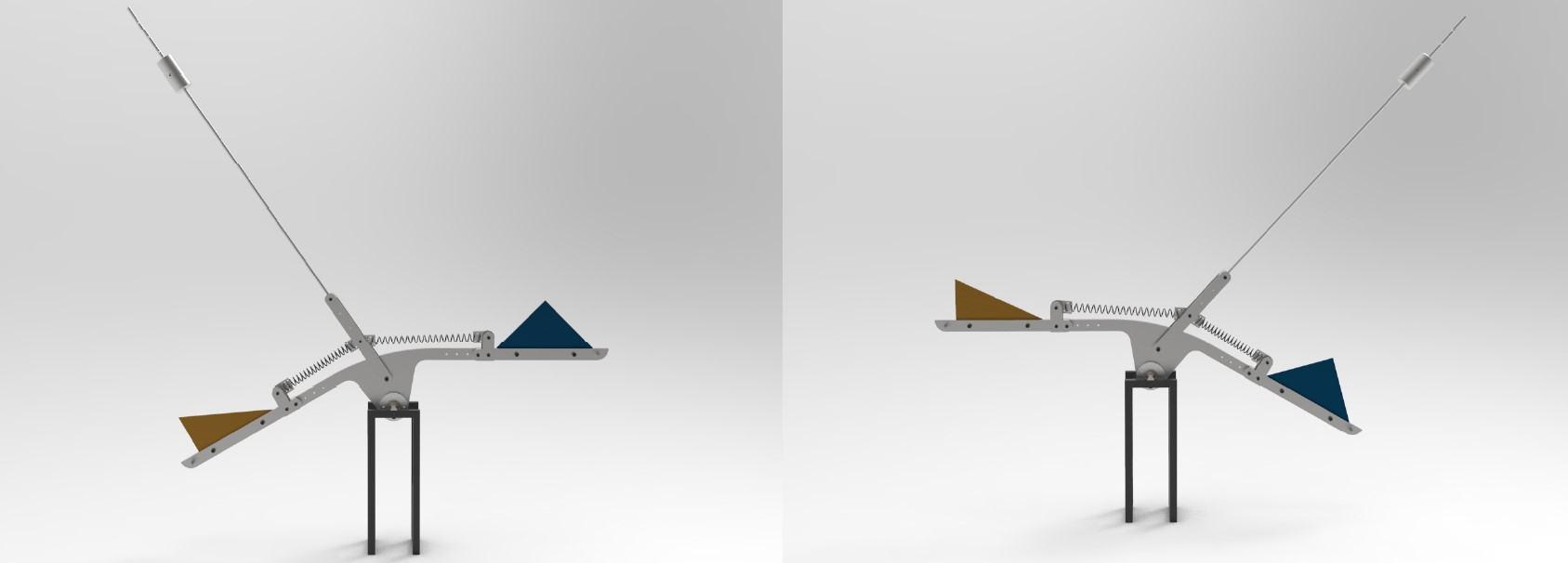

• V5 design - 記憶金屬彈簧版本

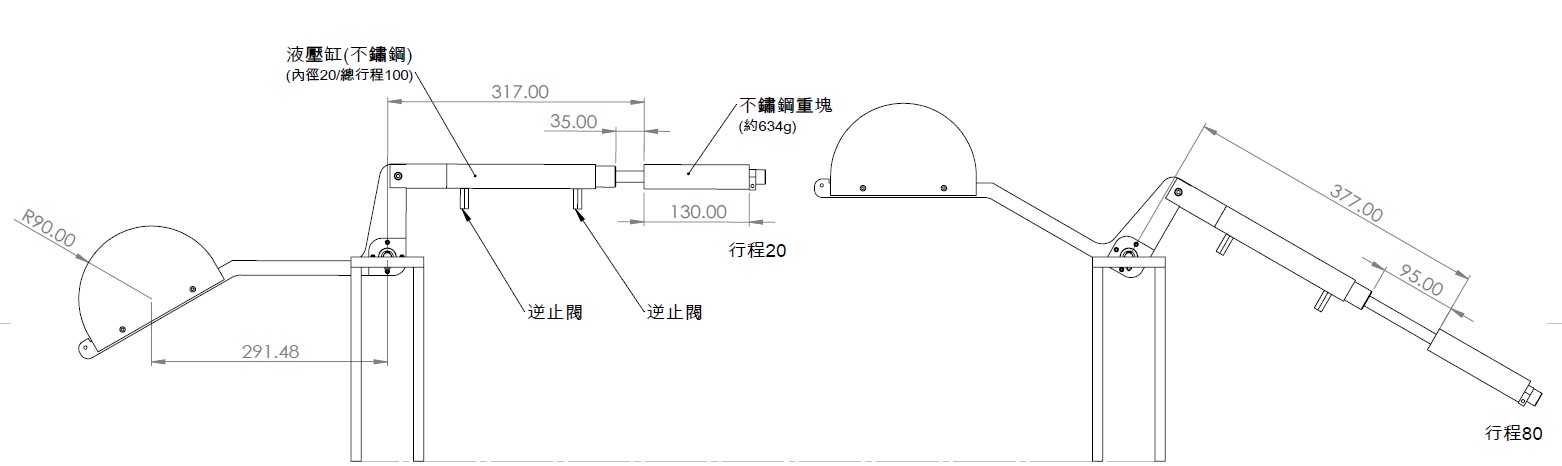

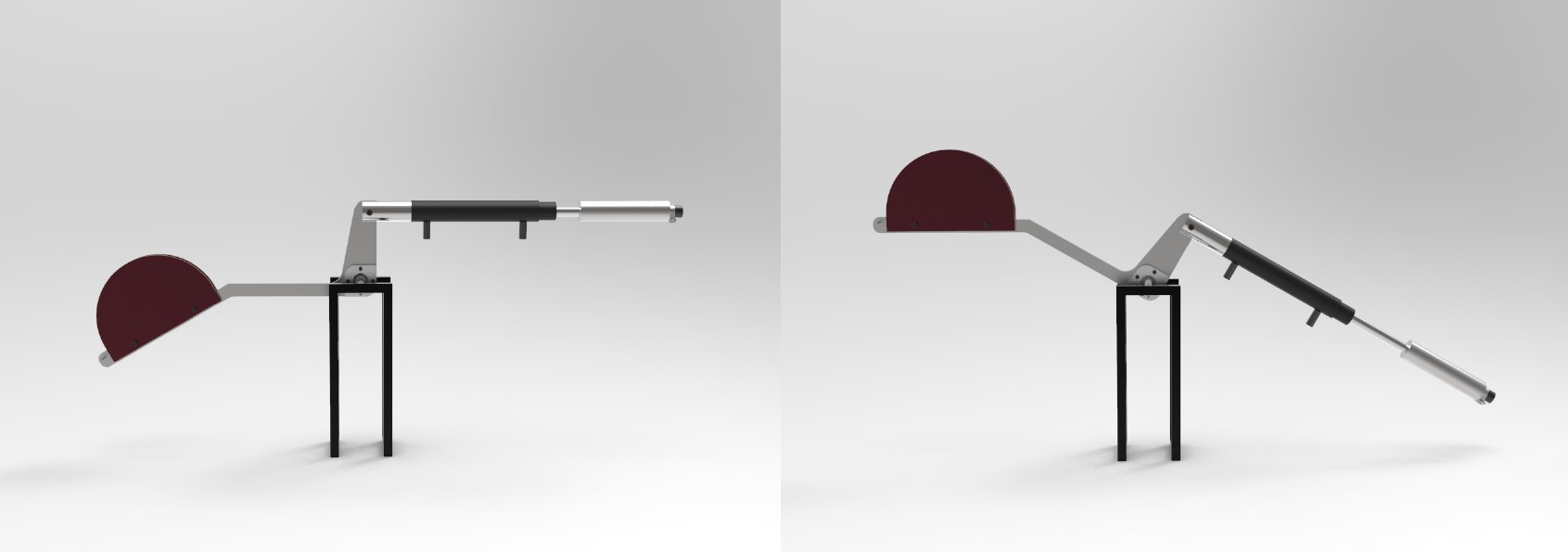

• V3 design - 液壓缸版本

.

• Process

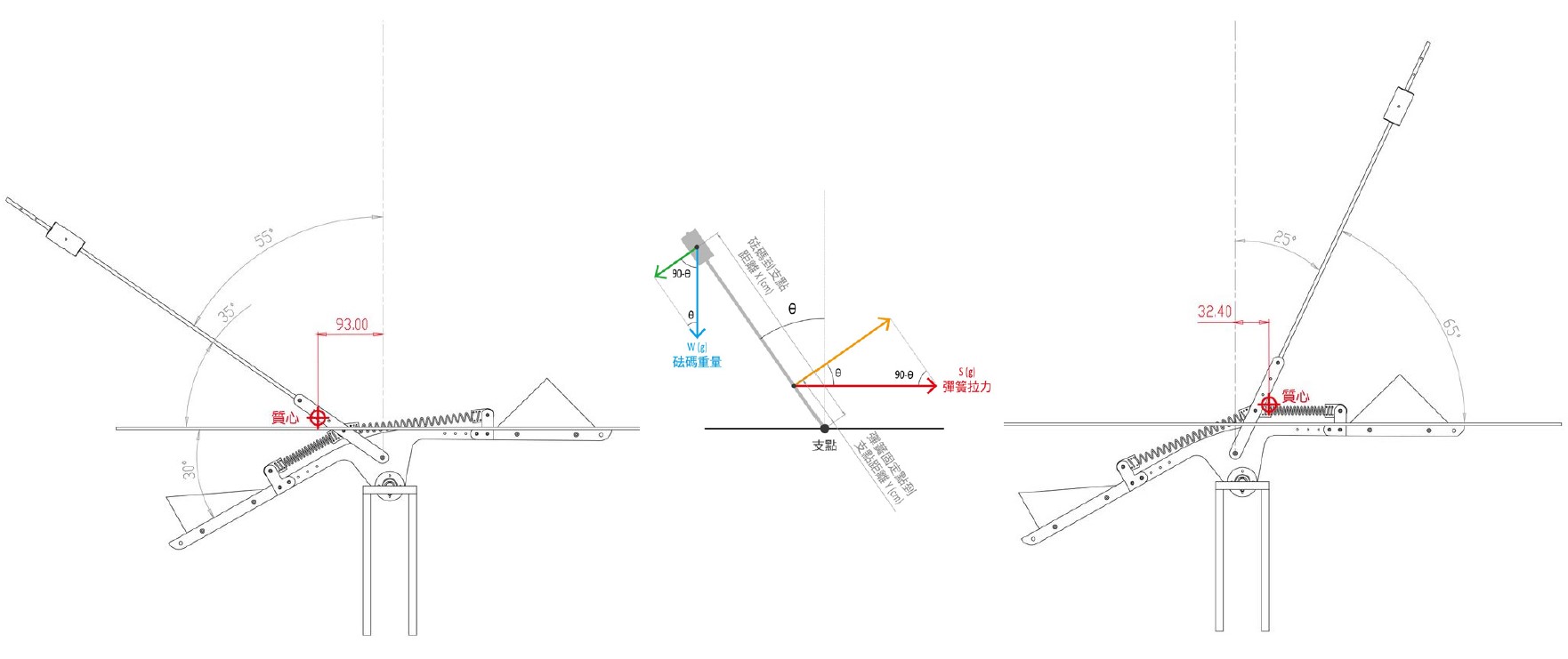

圖 | 記憶金屬重心變化動態模型 (穀米機工提供)

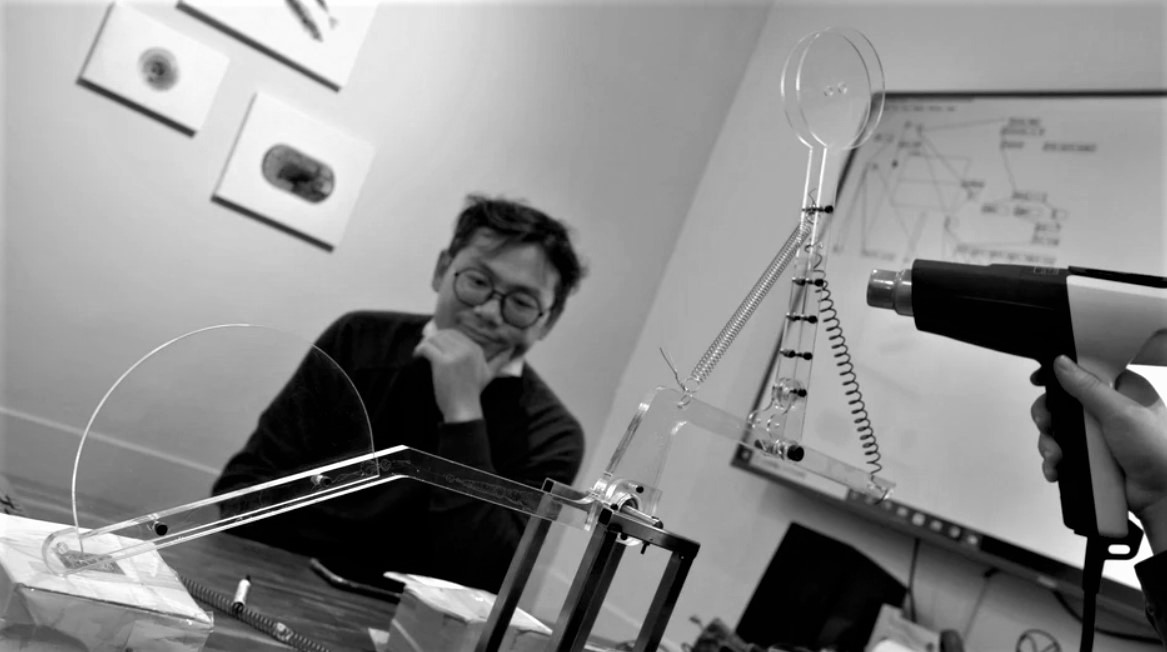

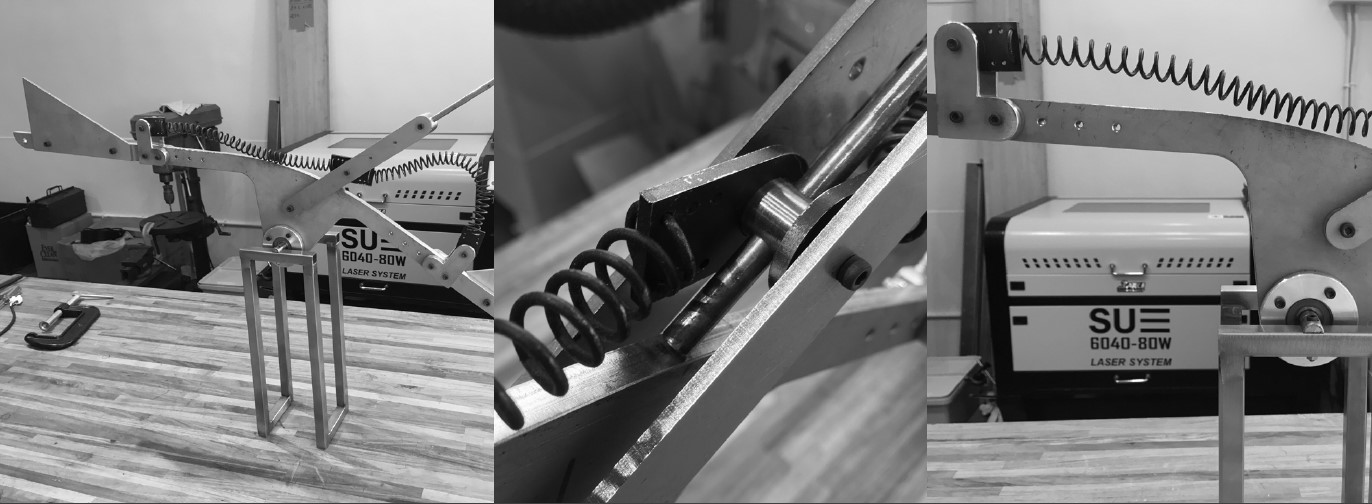

圖 | 記憶金屬彈簧版本測試

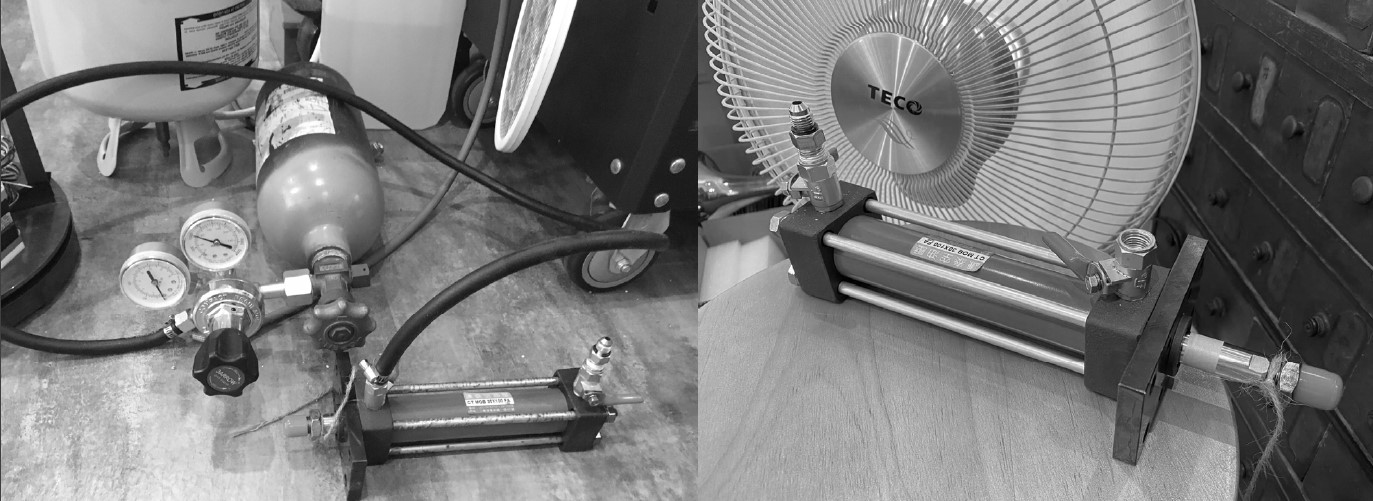

圖 | 液壓缸版本測試

.
